Adat Galas Bebola Sentuhan Sudut Baris Berganda Pengeluar, Pembekal

Galas Bebola Sentuhan Sudut Baris Berganda

Kategori

Galas Bebola Sentuhan Sudut Baris Berganda

Buka

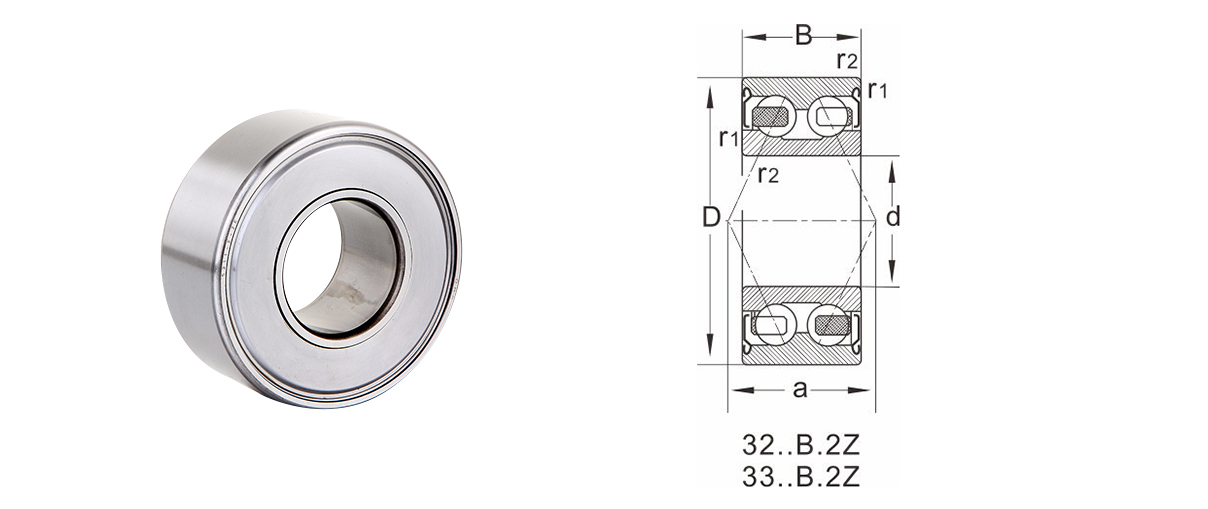

Dengan penutup habuk

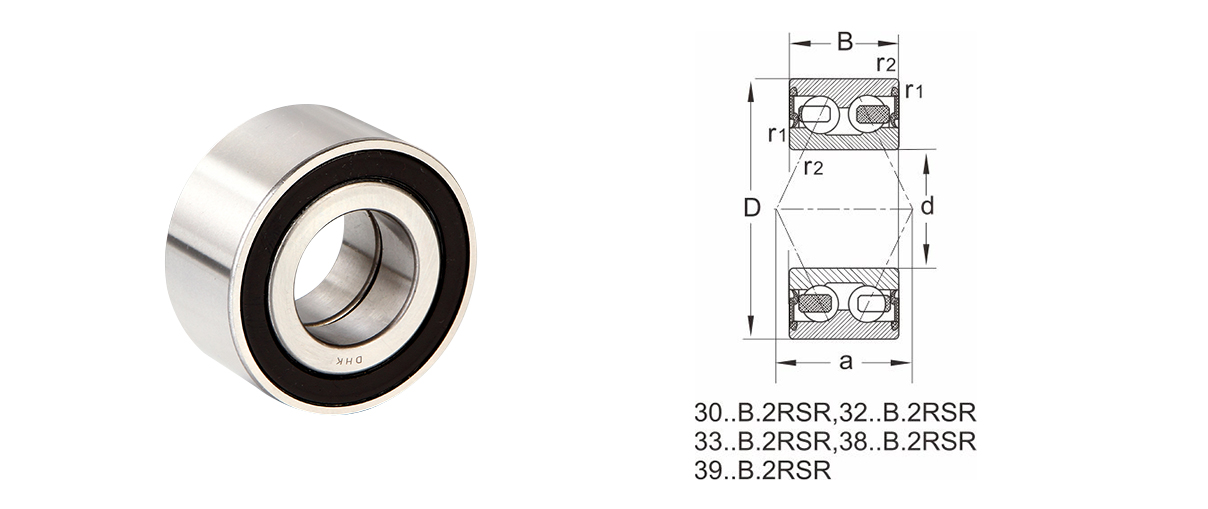

Dengan cincin pengedap

Varian Reka Bentuk
Sangkar
Toleransi
Kelegaan dalaman

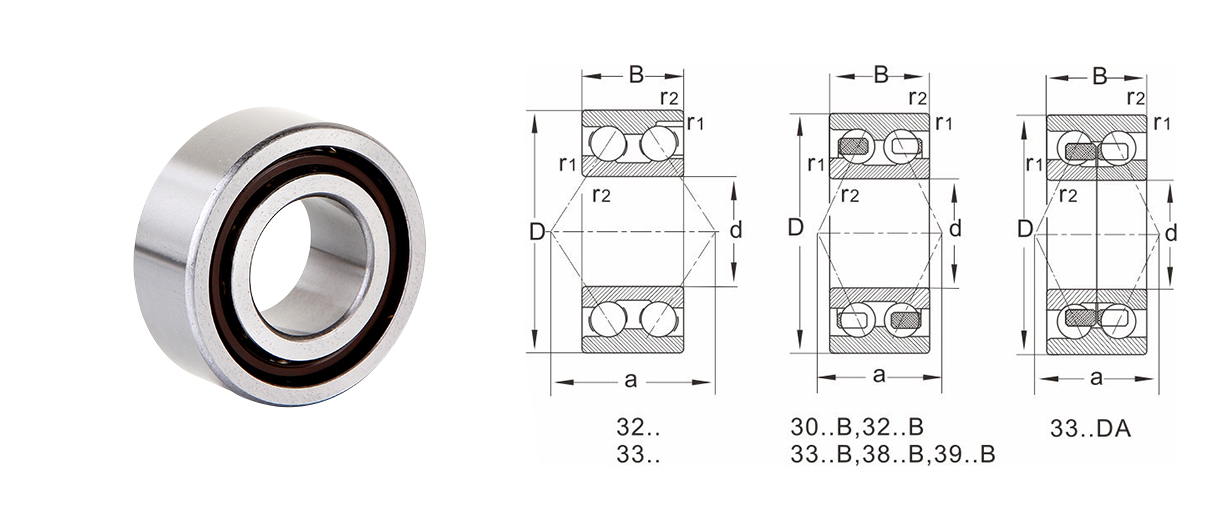

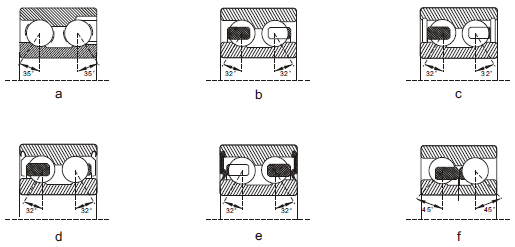

Galas bebola hubungan sudut dua baris DHK mempunyai tiga reka bentuk asas:

1) 32 dan 33 jenis galas bebola sudut sesentuh baris berkembar(lakaran a), menampilkan slot pengisian pada satu muka dan sudut sesentuh 35 . Galas ini mesti dipasang sedemikian rupa daya tujahan besar bertindak ke arah raceway tanpa slot pengisian.

2) 32 B dan 33B jenis double row angular contact ball bearing (lakaran b), ini adalah reka bentuk terkini, tiada slot pengisian, sudut sesentuh ialah 32 . galas ini mampu menampung daya tujahan yang sama baik dalam kedua-dua arah. Galas bebola sesentuh sudut dua baris DHK bagi reka bentuk B tersedia dengan perisai atau pengedap pada kedua-dua sisi (lakaran d dan e). Atas sebab pembuatan, galas reka bentuk terbuka juga mungkin mempunyai alur pada gelang luarnya, yang digunakan untuk mencari perisai. atau meterai (lakaran c).

3) Galas bebola sudut sesentuh bersudut dua baris jenis 33DA, menampilkan gelang dalam dua setengah dan sudut sesentuh 45 , tiada slot pengisian, gelang dalam boleh dipisahkan (lakaran f ).
Galas bebola sesentuh sudut dua baris DHK dihasilkan dan dipasang dengan sangkar keluli tertekan (tiada akhiran ditunjukkan), sangkar poliamida (akhiran TV) atau sangkar loyang (akhiran M).

Sila jelaskan tempoh masa ini untuk membuat pesanan.

Galas bebola sesentuh sudut dua baris DHK dihasilkan kepada toleransi kelas biasa (PN) sebagai standard.

Nilai terperinci disenaraikan dalam bab toleransi galas jejari halaman 8.

Toleransi untuk galas bebola sesentuh sudut dua baris DHK (tidak termasuk galas roller tirus)

Semua dimensi ditunjukkan dalam (mm):

Toleransi dalam (um):

Cincin Dalam

PN/(Biasa)

Nominal Diameter lubang		penyelewengan dmp	Variasi Vdp Siri			Variasi Vdmp	Lubang tirus 1:12 Sisihan/ Variasi
>	<=	△dmp	7.8.9	0.1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Cincin luar

PN/(Biasa)

Nominal Diameter luaran		penyelewengan	Variasi Vdp Siri			Galas tertutup	Variasi	Jejari habis
>	<=	△Dmp	7.8.9	0.1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

Galas bebola hubungan sudut dua baris DHK dihasilkan kepada kumpulan pelepasan paksi CN(normal) sebagai standard. DHK boleh menyediakan galas dengan kumpulan pelepasan paksi lain atas permintaan.

Nota: Aplikasi jenis 33DA di mana mempunyai beban paksi yang tinggi, di sana untuk tekan muat ke aci atau rumah akan mengetatkan daripada galas lain, jadi kelegaan paksi biasa reka bentuk ini hendaklah kumpulan C3.

Nilai kumpulan pelepasan disenaraikan dalam jadual di bawah.

Kumpulan Kelegaan Dalaman Paksi DHK Dua Baris Bersudut Sesentuh Galas Bebola

Diameter lubang.(mm)		C2(um)	CN(um)	C3(um)		C4(um)
<=	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

Model	Dimensi					Muatan berkadar	C5(um)	Kelajuan melampau		Berat badan
Model	d	D	B	r1,r2 Min	r3,r4 Min	Beban dinamik Cr	Beban statik Cor	Pelinciran gris	Pelinciran minyak	Berat badan
3005B	25	47	16	0.6	21.2	15.2	11.0	9500	12000	0.100
3005B.2RSR	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3005B.2Z	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3006B	30	55	19	1	24.8	20.3	15.5	8000	10000	0.160
3006B.2RSR	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3006B.2Z	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3007B	35	62	20	1	27.8	24.2	20.4	6500	8500	0.240
3007B.2RSR	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3007B.2Z	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3008B	40	68	21	1	30.8	24.5	20.8	6000	7800	0.279
3008B.2RSR	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3008B.2Z	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3009B	45	75	23	1	--	39.3	36.4	5600	6200	0.364
3009B.2RSR	45	75	23	1	--	39.3	36.4	5600	--	0.364
3009B.2Z	45	75	23	1	--	39.3	36.4	5600	--	0.364
3010B	50	80	23	1	--	42.3	41.9	5300	6600	0.395
3011B	55	90	26	1	--	43.7	44.7	4800	5800	0.581
3011B.2RSR	55	90	26	1	--	43.7	44.7	4800	--	0.581
3011B.2Z	55	90	26	1	--	43.7	44.7	4800	--	0.581
3012B	60	95	26	1.1	--	47.2	53.4	4400	5000	0.621
3012B.2RSR	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3012B.2Z	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3013B	65	100	26	1.1	--	49.5	59.2	4000	4800	0.661
3013B.2RSR	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3013B.2Z	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3014B	70	110	30	1.1	--	54.2	58.9	3600	4400	0.950
3014B.2RSR	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3014B.2Z	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3015B	75	115	30	1.1	--	57.7	66.5	3400	4000	1.003
3015B.2RSR	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3015B.2Z	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3016B	80	125	34	1.1	--	63.5	67.8	3100	3800	1.380
3016B.2RSR	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3016B.2Z	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3017B	85	130	34	1.1	--	68.3	77.5	2900	3600	1.447
3017B.2RSR	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3017B.2Z	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3018B	90	140	37	1.5	--	69.8	77.3	2700	3300	1.872
3018B.2RSR	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3018B.2Z	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3019B	95	145	37	1.5	--	72.4	82.9	2600	3100	1.954
3019B.2RSR	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3019B.2Z	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3020B	100	150	37	1.5	--	74.7	88.2	2500	--	2.040
3020B.2RSR	100	150	37	1.5	--	74.7	88.2	2500	2800	2.040
3020B.2Z	100	150	37	1.5	--	74.7	88.2	2500	--	2.040

Ningbo DHK Precision Bearing Co., Ltd.

0+

Pengalaman Bertahun Bekerja

0+

Khidmat Pelanggan

0+

Teknologi yang Dipatenkan

SIJIL

DHK telah lulus pensijilan sistem kualiti IATF16949 dan pensijilan sistem pengurusan alam sekitar ISO14001; dan DHK ialah perusahaan teknologi tinggi negara.

Berita terkini

Bagaimanakah Galas Gelek Sfera Teras berprestasi dalam aplikasi tugas berat dengan beban paksi yang tinggi?

2024-12-02 Berita Industri

Galas Penggelek Sfera Tujah direka bentuk khusus untuk mengendalikan beban paksi yang ketara, menjadikannya penyelesaian pilihan dalam aplikasi perindustrian tugas berat di mana daya paksi di...

LAGI

Bagaimanakah Galas Penggelek Silinder Empat Baris mengendalikan kedua-dua beban jejarian dan bersama paksi secara serentak?

2024-11-25 Berita Industri

Ciri utama bagi Galas Penggelek Silinder Empat Baris yang membolehkan mereka mengendalikan kedua-dua beban jejarian dan paksi ialah susunan empat baris penggelek silinder. Dalam galas ini, p...

LAGI

Apakah kelebihan utama menggunakan Galas Roller Silinder Empat Baris dalam aplikasi tugas berat?

2024-11-18 Berita Industri

Galas Penggelek Silinder Empat Baris direka khusus untuk mengendalikan kedua-dua beban jejarian dan paksi besar secara serentak, menjadikannya sesuai untuk aplikasi tugas berat. Konfigurasi u...

LAGI

Dalam jenis mesin atau sistem apakah galas penggelek tirus baris tunggal yang paling biasa digunakan?

2024-11-11 Berita Industri

Dalam sektor automotif, berpasangan satu baris tirus roller galas biasanya digunakan dalam hab roda dan pemasangan gandar. Galas ini penting untuk menyokong kedua-dua daya jejari dari berat ...

LAGI

Bagaimanakah geometri dalaman galas penggelek sfera memberi kesan kepada kapasiti pembawa bebannya?

2024-11-04 Berita Industri

Salah satu ciri yang menentukan bagi galas penggelek sfera ialah susunan dua baris elemen penggelek (biasanya penggelek berbentuk silinder atau tong) yang berjalan selari dengan aci. Reka be...

LAGI

Apakah faedah utama menggunakan galas penggelek sfera dalam aplikasi tugas berat?

2024-10-28 Berita Industri

Galas penggelek sfera direka bentuk untuk menyokong kedua-dua beban jejarian dan paksi tinggi secara serentak, menjadikannya sesuai untuk aplikasi tugas berat. Geometri dalaman unik mereka, y...

LAGI

Peluasan Pengetahuan Industri Mengenai Kategori Ini

1: Menyingkap Kepentingan Galas Bebola Sentuhan Sudut Baris Dua Ganda

Galas bebola sesentuh sudut dua baris telah muncul sebagai komponen kritikal dalam aplikasi industri yang pelbagai, kerana keupayaannya untuk menampung kedua-dua beban jejarian dan paksi secara serentak. Reka bentuk ini menyediakan kapasiti pembawa beban yang meningkat dan kekakuan paksi yang dipertingkatkan, menjadikannya sangat diperlukan untuk jentera dan peralatan di mana ketepatan dan kecekapan adalah yang terpenting. Memandangkan permintaan untuk galas ini terus meningkat, pemilihan pembekal yang betul menjadi penting untuk memastikan prestasi optimum, jangka hayat dan kecemerlangan operasi keseluruhan.

2: Peranan Penting Pembekal Galas Bebola Sentuhan Sudut Dua Baris

Pembekal galas bebola sesentuh sudut dua baris memainkan peranan penting dalam menentukan kualiti dan kebolehpercayaan komponen ini. Pemilihan pembekal yang bereputasi adalah proses rumit yang bergantung kepada pelbagai faktor, setiap satu menyumbang kepada kejayaan keseluruhan projek. Kualiti, kejuruteraan ketepatan, integriti bahan, keupayaan penyesuaian dan pematuhan kepada piawaian industri adalah beberapa pertimbangan utama semasa menilai bakal pembekal.

Pembekal ternama melabur secara meluas dalam penyelidikan dan pembangunan untuk memperhalusi reka bentuk dan proses pembuatan galas ini. Mereka sentiasa selaras dengan kemajuan industri, menggabungkan teknologi dan bahan terkini untuk memastikan galas dapat menahan keadaan operasi yang menuntut pelbagai sektor. Tambahan pula, pembekal yang boleh dipercayai terlibat dalam langkah kawalan kualiti yang ketat, menggunakan teknik ujian lanjutan untuk mengesahkan prestasi dan ketahanan setiap galas sebelum ia sampai kepada pelanggan.

3: Menavigasi Proses Pemilihan: Kriteria untuk Pembekal Galas Bebola Sentuhan Sudut Dua Baris

Memilih pembekal galas bebola sesentuh sudut dua baris yang ideal memerlukan pendekatan yang sistematik. Berikut ialah beberapa kriteria utama untuk dipertimbangkan semasa menilai bakal pembekal:

Piawaian Kualiti dan Pembuatan: Pembekal bereputasi mematuhi piawaian kualiti antarabangsa dan menggunakan proses pembuatan yang ketat. Pensijilan ISO dan akreditasi khusus industri lain mencerminkan komitmen mereka untuk menghasilkan galas yang boleh dipercayai dan berprestasi tinggi.

Penyesuaian dan Kepakaran Teknikal: Industri sering menuntut penyelesaian yang disesuaikan untuk menampung keperluan operasi tertentu. Pembekal dengan pasukan kejuruteraan yang kuat yang mampu menyediakan pilihan penyesuaian dan sokongan teknikal memastikan galas yang dipilih sejajar dengan aplikasi yang dimaksudkan.

Kualiti dan Ketahanan Bahan: Pilihan bahan memberi kesan ketara kepada umur panjang dan prestasi galas. Pembekal yang menggunakan bahan gred premium dan melabur dalam penyelidikan untuk meningkatkan sifat bahan menawarkan galas yang tahan haus, kakisan dan suhu melampau.

Kecekapan Rantaian Bekalan: Ketersediaan galas yang tepat pada masanya adalah penting untuk meminimumkan masa henti dan mengekalkan kesinambungan operasi. Pembekal dengan sistem pengurusan rantaian bekalan yang mantap memastikan ketersediaan produk yang konsisten dan penghantaran segera.

Pengujian dan Jaminan Kualiti: Pembekal yang boleh dipercayai menjalankan ujian menyeluruh dan prosedur jaminan kualiti, menggunakan kaedah seperti analisis getaran, ujian keletihan dan simulasi beban. Ini menjamin bahawa setiap galas memenuhi atau melebihi jangkaan prestasi.
