OEM/ODM Siri 64-Galas Bebola Alur Dalam Baris Tunggal Syarikat, Kilang

Kategori

Siri 64-Galas Bebola Alur Dalam Baris Tunggal

Buka
Dengan penutup habuk
Dengan cincin pengedap

Varian Reka Bentuk
salah jajaran
Sangkar
Toleransi
Kelegaan dalaman

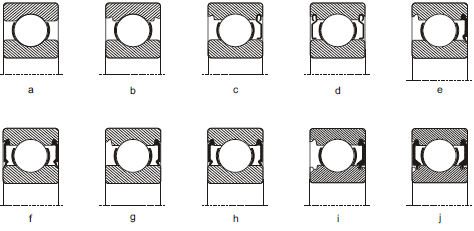

Galas bebola alur dalam baris tunggal mempunyai pelbagai jenis reka bentuk standard asas yang berbeza kerana reka bentuk pengedapnya yang berbeza. Reka bentuk asas ditunjukkan seperti berikut.

Atas sebab pembuatan dan ekonomi

beberapa galas reka bentuk terbuka asas

boleh mempunyai alur di cincin luarnya,

membolehkan sama ada pengedap atau perisai dipasang.

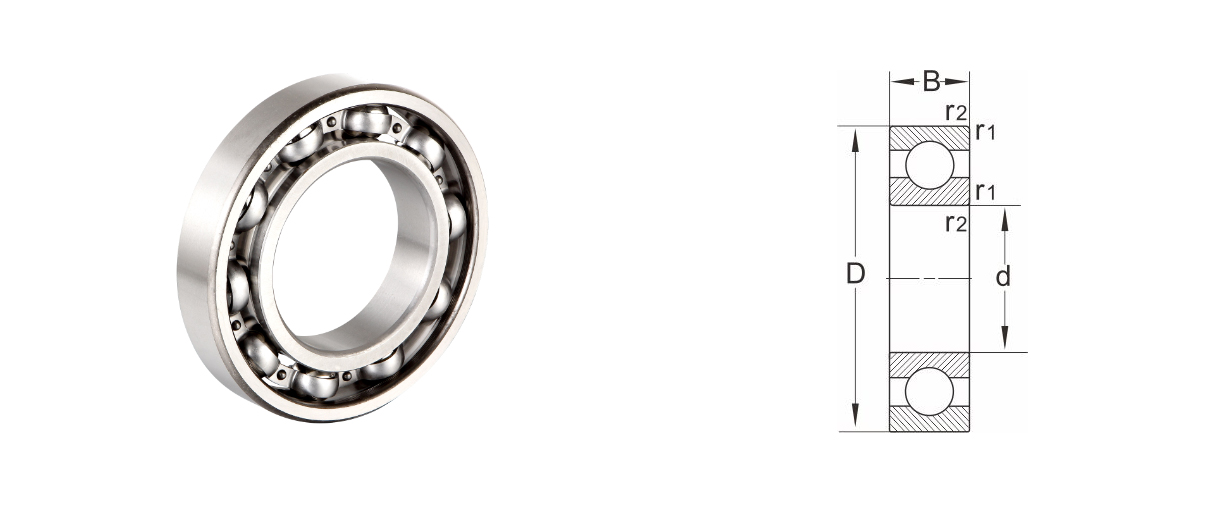

reka bentuk terbuka

b reka bentuk terbuka dengan alur di gelang luar

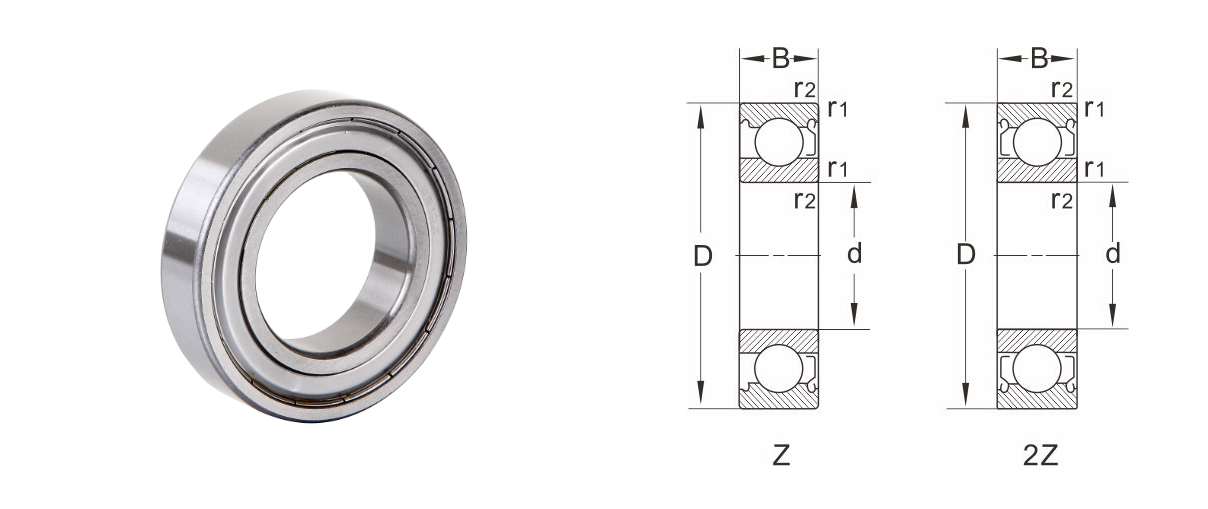

c bearing dengan satu perisai, akhiran Z

d bearing dengan dua perisai, akhiran .2Z

e galas dengan satu meterai RS, akhiran RS

Galas F dengan dua pengedap RS, akhiran .2RS

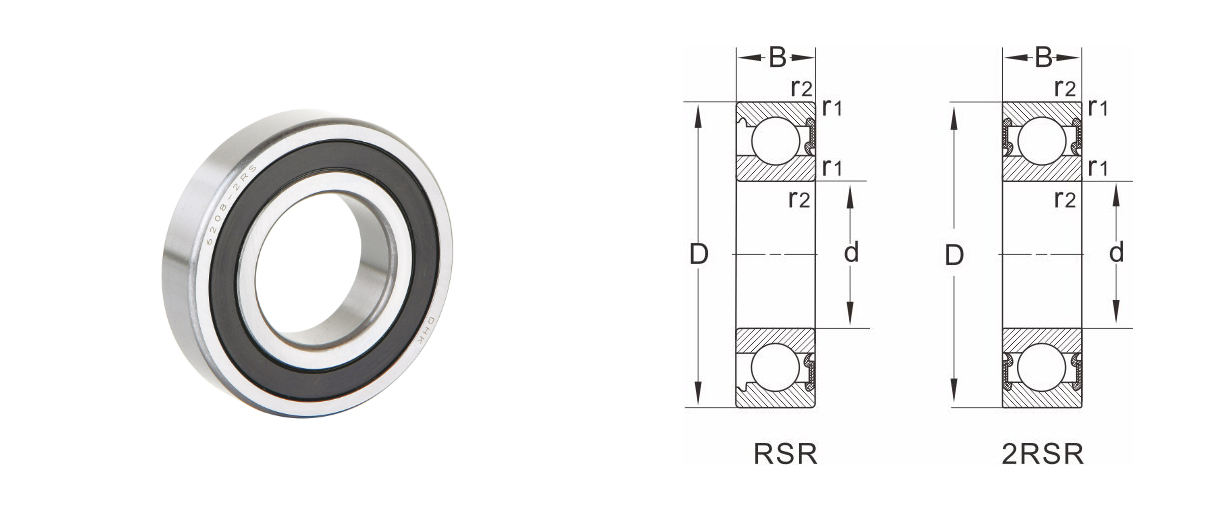

galas g dengan satu meterai RSR, akhiran RSR

galas h dengan dua pengedap RSR, akhiran .2RSR

Saya mengandungi satu meterai LFS, akhiran LFS

Galas J dengan dua pengedap LFS, akhiran .2LFS.
Galas bebola alur dalam baris tunggal mempunyai keupayaan yang sangat terhad untuk menampung ketidakjajaran. Di bawah keadaan aplikasi biasa, salah jajaran mungkin tidak melebihi 10 minit sudut maksimum dari kedudukan tengahnya. Walau bagaimanapun, perlu dipertimbangkan bahawa galas yang berjalan tidak sejajar tertakluk kepada daya tambahan yang besar yang akan memendekkan hayat perkhidmatannya dan menghasilkan bunyi larian yang tinggi.
Galas bebola satu alur dalam DHK biasanya dipasang dengan sangkar yang ditekan sebagai standard. Untuk galas yang besar, biasanya mempunyai sangkar loyang pepejal yang dimesin sebagai standard (akhiran M).

Galas bebola alur dalam baris tunggal DHK dihasilkan mengikut piawaian kelas toleransi biasa (PN).

Atas perintah pelanggan, DHK boleh menyediakan kelas toleransi ketepatan dimensi dan ketepatan geometri yang lebih tinggi.

Toleransi untuk galas bebola alur dalam satu baris (tidak termasuk galas roller tirus)

Semua dimensi ditunjukkan dalam (mm):

Toleransi dalam (um):

Cincin Dalam

PN/(Biasa)


Nominal Diameter lubang		penyelewengan dmp	Variasi Vdp Siri			Variasi Vdmp	Lubang tirus 1:12 Sisihan/ Variasi
>	<=	△dmp	7.8.9	0.1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2.5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Cincin luar

PN/(Biasa)

Nominal Diameter luaran		penyelewengan	Variasi Vdp Siri			Galas tertutup	Variasi	Jejari habis
>	<=	△Dmp	7.8.9	0.1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2000 2500		0 -250						250

Galas bebola alur dalam baris tunggal DHK dihasilkan dengan kumpulan pelepasan dalaman biasa (CN) sebagai standard.

DHK boleh menyediakan galas dengan kumpulan pelepasan dalaman lain atau pelepasan khas mengikut permintaan pelanggan.

Nilai kumpulan kelegaan dalaman yang berbeza bagi galas bebola alur dalam baris tunggal dan dua disenaraikan dalam jadual di bawah.

Nilai ini adalah pematuhan kepada standard GB/T4604-1991 dan ISO 5753-1991.

DHK Baris Tunggal/Double Row Deep Groove Ball Bearing Radial Clearance Standard

Diameter lubang.(mm)		C2(um)	CN(um)		C3(um)	C4(um)		C5(um)
<=	<=
2.5 6		0 7	2 13		8 23	-- --		-- --
6 10		0 7	2 13		8 23	14 29		20 37
10 18		0 9	3 18		11 25	18 33		25 45
18 24		0 10	5 20		13 28	20 36		28 48
24 30		1 11	5 20		13 28	23 41		30 53
30 40		1 11	6 20		15 33	28 46		40 64
40 50		1 11	6 23		18 36	30 51		45 73
50 65		1 15	8 28		23 43	38 61		55 90
65 80		1 15	10 30		25 51	46 71		65 105
80 100		1 18	12 36		30 58	53 84		75 120
100 120		2 20	15 41		36 66	61 97		90 140
120 140		2 23	18 48		41 81	71 114		105 160
140 160		2 23	18 53		46 91	81 130		120 180
160 180		2 25	20 61		53 102	91 147		135 200
180 200		2 30	25 71		63 117	107 163		150 230
200 225		4 32	28 82		73 132	120 187		175 255
225 250		4 36	31 92		87 152	140 217		205 290
250 280		4 39	36 97		97 162	152 237		225 320
280 315		8 45	42 110		110 180	175 260		260 360
315 355		8 50	50 120		120 200	200 290		290 405
355 400		8 60	60 140		140 230	230 330		330 460
400 450		10 70	70 160		160 260	260 370		370 520
450 500		10 80	80 180		180 290	290 410		410 570
500 560		20 90	90 200		200 320	320 460		460 630
560 630		20 100	100 220		220 350	350 510		540 700
630 710		30 120	120 250		250 390	390 560		560 780
710 800		30 130	130 280		280 440	440 620		620 860
800 900		30 150	150 310		310 490	490 690		690 960
900 1000		40 160	160 340		340 540	540 760		760 1040
1000 1120		40 170	170 370		370 590	590 840		840 1120
1120 1250		40 180	180 400		400 640	640 910		910 1220
1250 1400		60 210	210 440		440 700	700 1000		1000 1340
1400 1600		60 230	230 480		480 770	770 1100		1100 1470
1600 1800		60 250		250 520	520 830		830 1220	1220 1650

Model	Dimensi				Muatan berkadar	C5(um)	Kelajuan melampau		Berat badan
Model	d	D	B	r1,r2 Min	Beban dinamik Cr	Beban statik Cor	Pelinciran gris	Pelinciran minyak	Berat badan
6403	17	62	17	1.1	13.4	11	12000	15000	0.275
6404	20	72	19	1.1	30.5	15	10000	13000	0.412
6405	25	80	21	1.5	36	19.3	9000	11000	0.543
6406	30	90	23	1.5	42.5	23.2	8500	10000	0.746
6407	35	100	25	1.5	55	31	7000	8500	0.928
6408	40	110	27	2	63	36.5	6700	8000	1.18
6409	45	120	29	2	76.5	45	6000	7000	1.51
6410	50	130	31	2.1	86.5	52	5300	6300	1.83
6411	55	140	33	2.1	100	62	5000	6000	2.4
6412	60	150	35	2.1	110	69.5	4300	5100	2.8
6413	65	160	37	2.1	118	78	4000	4800	3.3
6414	70	180	42	3	143	104	3800	4500	4.8
6415	75	190	45	3	153	114	3600	4300	6.75
6416	80	200	48	3	163	125	3400	4000	8
6417	85	210	52	4	173	137	3200	3800	9.25
6418	90	225	54	4	196	163	3000	3600	11.6
